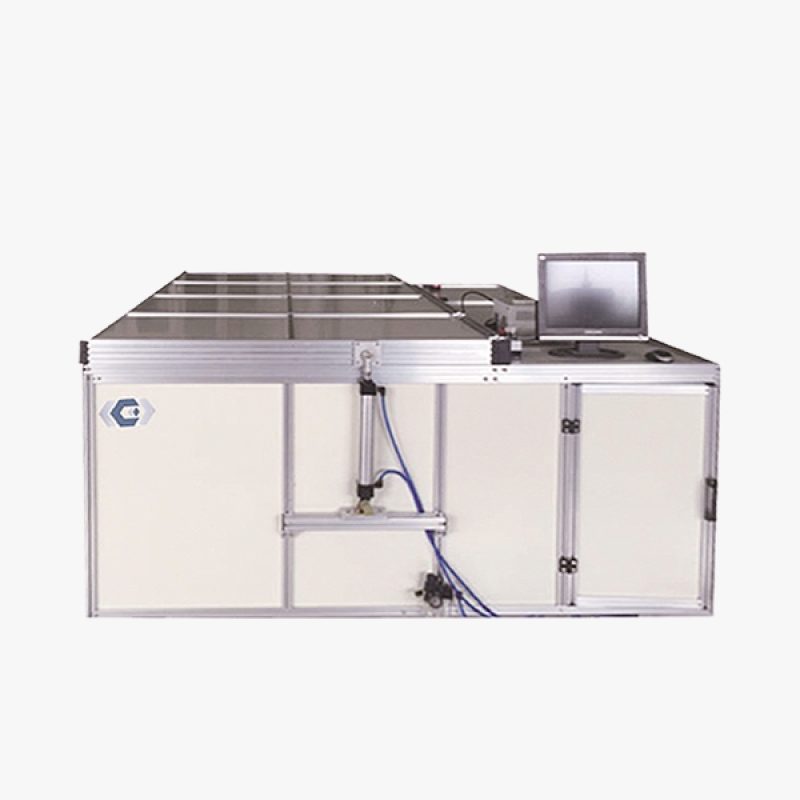

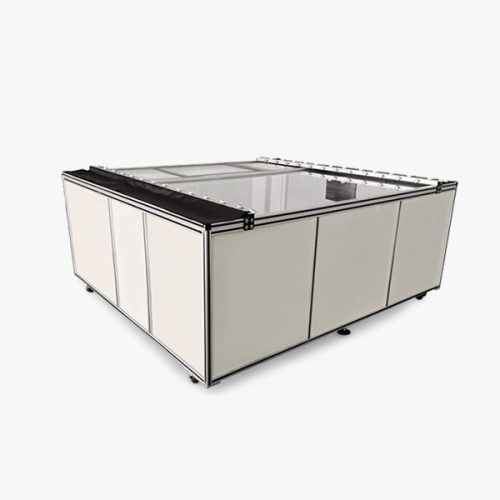

組件EL檢測儀LXD400?是利用電致發光原理開發的一種檢測太陽能電池組件內部缺陷的檢測設備，通過檢測結果的分析判斷，更好的控制來料的選擇和生產過程中的工藝問題。

組件EL檢測儀測試對象為組件，測試方式正面向下通過滾輪直接傳送到設備上進行測試。

組件EL檢測儀LXD400 可離線進行移動式檢測，也可對接流水線或移動式檢測小車進行在線檢測，操作更靈活，性價比更高。

 特點優勢

測試更效率

組件EL檢測儀其濾光處理相機可以直接在燈光下進行測試，滾輪式設計方式比翻蓋式組件測試儀增加五倍以上的速度效率

性價比更高

組件EL檢測儀在組件生產條件符合下(無太陽光環境),可產線使用替代全自動組件EL測試儀，對于半自動線具備更高性價比

使用范圍更廣

組件EL檢測儀移動式導軌可測試各種規格大小組件, 導軌可拆卸進行長短邊進料互換，同時能夠測試層壓前層壓后裝框后各規格型號組件

Product name 產品

→Subassembly EL tester - trolley  組件EL檢測儀-滾輪

Function  功能

→Interpretable defect  可判斷缺陷：碎片，斷柵，隱裂，黑邊，燒結網紋，低效率片等

Application  應用

→ Object測試對象：光伏 單晶/多晶組件/CIGS薄膜（層前 層后 裝框后）

→ Scope測試范圍：0~2500*1300mm

→ Option測試選擇：高電流；低電流

Technical specifications 技術規格

→Test method測試方式：  滾輪運送組件

→Camera相機：

?芯片：索尼

?像素：像素3600萬 CMOS相機

?曝光時間：1~60可調

→Frequency測試周期： 2~10 s

→Power機配電源： 0~200V/0~20A 偏壓電源

→Current option電流選擇:

?高電流：8—10A

?低電流：3—5A

→Power supply requirement供電要求：AC220V 15A

→Power on method上電方式：層壓前（上電夾給組件上電 ）；層壓后（通過插口連接上電）

→Software軟件：

?自主研發EL圖像顯示：放大、標記、條碼顯示

?圖像處理：圖像優化、剪切、矯正

?查詢：條碼掃描、條碼查詢、日期查詢

?功能選擇：高電流，低電流

?其他：圖像缺陷分類保存 等

→Optional modules 可選模塊 ：電機傳送系統

→Computer configuration電腦配置：聯想電腦  windows操作系統

→Equipment size設備尺寸: 2400×2000×900（mm）

→Air supply  requirement氣源要求: 0.6～0.8MPa

→Weight設備重量:500kg

→Work environment設備工作環境: -20℃~45℃


After-sale service售后服務

→Equipment size安裝調試服務:

?負責設備安裝、調試等工作

?提供技術培訓，及售后技術支持

→The warranty period保修期：一年

? 保修期內發生的非人為以及非不可抗拒因素（如地震火災等自然災害）造成的的固件損壞，承諾免費維修

→Customer service support售后支持：

?提供24小時內故障處理（工作日）同時提供現場及遠程技術支持。

?進行工作人員設備的安裝使用故障處理培訓

?提供操作手冊等相關電子及書面手冊

此設備，適用于抽檢，或替代全自動組件EL檢測儀作為線上全檢使用。性價比更高，更穩定

萊科斯（LAILX）致力于光伏檢測設備的研發與生產，現有設備包括 EL檢測系列，便攜式EL檢測儀，組串式EL檢測儀，無人機EL測試儀，IV功率測試系列，便攜式IV測試儀，電能質量分析儀，等相關光伏電站檢測設備與光伏產線實驗室檢測設備。
